直流稳压电源主要性能验收、测量方法


本电源产品为通用直流输出稳定电源,其性能规定与测试方法符合以下规定,当要求超出
本规定时,应在合同中明确说明。

主要性能测试注意事项及测试方法如下:

一) 注意事项:
1) 测量时应保持所有其他影响量的积累效应的量值小于被测效应规定量值的1/10。
2) 负载是可变影响量,当负载为连续可调时,应在*小值、*大值两点上进行(当*小值
为零时,则规定为*大值的10% 时进行)。
3) 应采用四端线路,使电流端和测量端分开,以减少测量误差。
4) 当电源提供测量端子时,应在测量端子上进行,数字电压表测试头需插入接线柱中心孔
到底。
5) 稳流电源测量时, 应采用取样电阻R M,使其上电压降与电流成正比且应小于被测效应误
差极限的1/10,并在误差分析时考虑其引起的误差,同时,取样电阻R M应采用四端线路
使电流端和测量端分开,以减少测量误差。
6) 电压或电流稳定输出量为连续可调时,应在*小值、*大值两点上进行(当*小值
为零时,则规定为*大值的10%时进行)。

二) 测试方法

(一) 负载效应及周期与随机偏移的测量。
1 ) 负载效应的测量是仅由于负载的变化而引起电压或电流稳定输出量的变化量的测量。
2 ) 周期与随机偏移的测量是电压或电流稳定输出量中无规则波动部分(以前称纹波和
噪 声)的测量。 测量频率范围为:10Hz~10MHz,测量时必须使用单一接地点,
以免产生测量误差。
3 ) 应在负载调节完成后1.5秒~11.5秒时间间隔内测量。
4 ) 源电压分别置于198伏、220伏、242伏时测量。
5 ) 稳压电源时测量法:
仪器连接法:按图一




b.计算稳压电源负载效应ΔVle


       V i - V 1
  ΔV le =------------- ×100%
        V 1

ΔV le 稳压电源负载效应
V 1 负载电流为额定值时被测稳压电源输出电压值
V i 负载电流改变为零或*小额定值时被测 稳压电源输出电压值
RL  稳压电源负载
c.从有效值电压表或示波器上读出周期与随机偏移值V PARD。

6 ) 稳流电源时测量法:

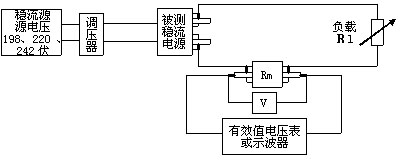

a.仪器连接法:按图二





b. 计算稳流电源负载效应ΔA le
      V i - V 1
ΔA le = ----------------- ÷ RM ×100%
      V 1
ΔA le 稳流电源负载效应
V1 负载电压为*大额定值时被测稳流电源R M 上的输出电压值
Vi 负载电压改变为零或*小额定值时被测稳流电源R M 上的输出电压值
RM 取样电阻
C. 计算周期与随机偏移值A PARD
   A PARD = V 1PARD (或V iPARD) ÷RM
A PARD 稳流电源周期与随机偏移值
V1PARD 负载电压为*大额定值时被测稳流电源R M 上的周期与随机偏移电压值
ViPARD 负载电压改变为零或*小额定值时被测稳流电源R M 上的周期与随机偏移电压值
7) 当负载效应及周期与随机偏移的测量互相有影响时,则应分别测量。

二) 源效应及周期与随机偏移的测量。
1) 源效应的测量是仅由于源电压的变化而引起电压或电流稳定输出量的变化量的测量。
2) 源效应应在源电压调节完成后1.5秒~11.5秒时间间隔内测量。
3) 源电压是可变影响量,应分别在220伏~198伏、198伏~220伏、220伏~242伏、242伏 ~220伏时测量。
4) 稳压电源时测量法:
a. 仪器连接法:按图一
b. 计算稳压源源效应ΔVse
     Vi - V1
ΔVse = ------------ ×100%
      V1

ΔVse 稳压电源源效应
V1 源电压为220伏,负载分别为*大值、*小值时被测稳压电源输出电压值
Vi 源电压分别为198伏、242伏,负载分别为*大值、*小值时被测 稳压电源输出电压值
RL 稳压电源负载

c. 从有效值电压表或示波器上读出周期与随机偏移值VPARD。
5) 稳流电源时测量法:
a. 仪器连接法:见图二
b. 计算稳流电源源效应ΔA se
     Vi - V1
ΔA se =------------÷ RM ×100%
      V1
ΔA se 稳流电源源效应
V1 源电压为220伏,负载分别为*大值、*小值时被测稳流电源R M 上的 输出电压值
Vi 源电压分别为198伏、242伏,负载分别为*大值、*小值时被测稳流电源R M 上的输出电压值
c. 计算周期与随机偏移值A PARD
A PARD = V1 PARD (或Vi iPARD) ÷ RM
A PARD 稳流电源周期与随机偏移值
V 1PARD 源电压为220伏,负载分别为*大值、*小时被测稳流电源RM上的周期与随机偏移电值
V iPARD 源电压分别为198伏、242伏, 负载分别为*大值、*小值时被测稳流电源RM 上的周期与随机偏移电压值

6) 当源效应及周期与随机偏移的测量互相有影响时,则应分别测量。
(三) 漂移的测量
1) 漂移的测量是在电源预热、安稳(热平衡)后,电压或电流稳定输出量在规定时间内
的缓慢和连续*大变化量的测量。漂移的测量包括输出扰动,频率范围从直流至20HZ。
2) 漂移应在基准条件下测量。
3) 负载范围:有两种方法。
a. 负载加至额定*大值时测量。
b. 电源工作在空载(或*小值)时测量。
4) 测试仪器应对直流至20Hz的频率扰动有足够的频率响应,超过20Hz的信号应由低通滤波器滤除,其带外(大于20Hz)抑制不得小于每个倍 频 程6dB。
5) 为了确保测量的准确,必要时所有监测均应放在恒温条件下。确保所有观测仪器及影响量(特别是温度)的组合效应的绝对量值所引入的误差极限值不应超过电源漂移规定量值的1/10。
6) 稳压电源时测量法:

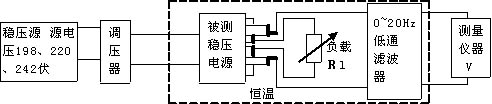

a. 仪器连接法:按图三





b . 计算稳压电源漂移值
ΔVd=Vmax-Vmin
ΔVd 稳压电源漂移值
Vmax 规定时间内被测稳压电源输出电压*大值
Vmin定时间内被测稳压电源输出电压*小值

7)稳流电源时测量法:

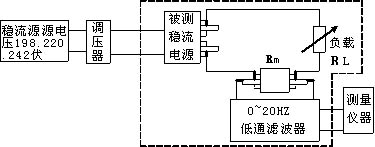

仪器连接法:按图四





b. 计算稳流电源漂移值
ΔAd= |V max /Rm|-|V min /Rm|
ΔAd 稳流电源漂移值
V max 规定时间内被测稳流电源R M 上的输出电压*大值
V min 规定时间内被测稳流电源R M 上的输出电压*小值
一)测量规定及注意事项
1)当测量仪器的误差不能忽略时,应采用下述原则。目的在于使制造厂不把超差的
仪器交货,且使用方不把未超差的仪器拒收。
   如果对于一个给出的性能特性,其给定的允许误差为±e,而相应的测试方法的误差是±n,那么:制造方的误差极限应为±(e-n),且使用方的误差极限应为±(e+n)。
2)测量周期与随机漂移时其频率范围 为20Hz —10 MHz,当给出值为有效值(rms)时,则应采用此频率范围的有效值数字电压表或示波器。
3)测量漂移时其频率范围为0—20 Hz,对超过20 Hz的信号应由低通滤波器滤除。
4)被测电源预热时间规定为30分钟。30分钟后改变影响量,其后应等被测电源本身达到热平衡后,才能进行漂移的测量。
